1、多量程，多种信号输出可选

　　2、高精度、SS304不锈钢壳体结构

　　3、采用316L不锈钢隔离膜片，耐腐蚀

　　4、抗干扰强，长期稳定性好

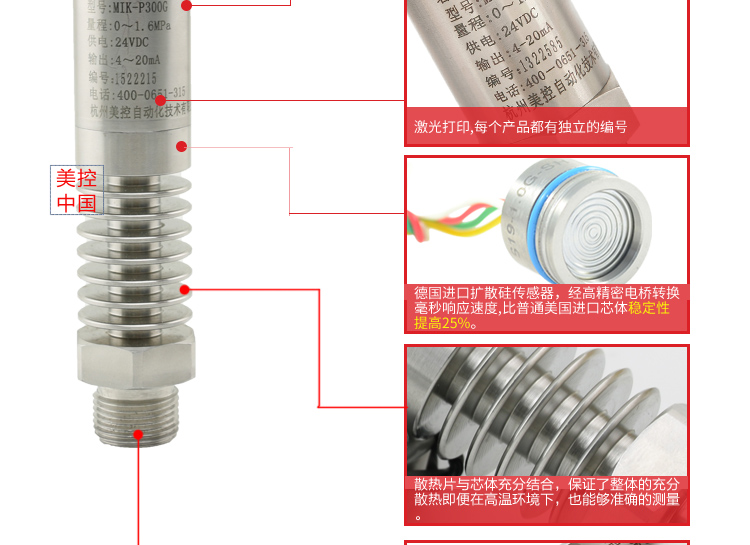

　　5、外形结构多样化，激光标签打印

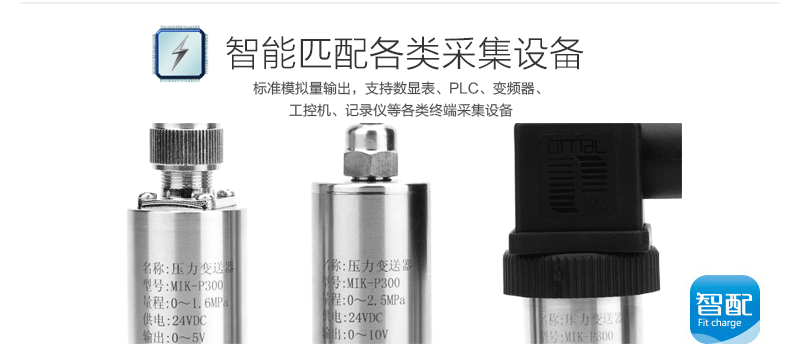

　　6、微型放大器，电压、电流、频率信号输出

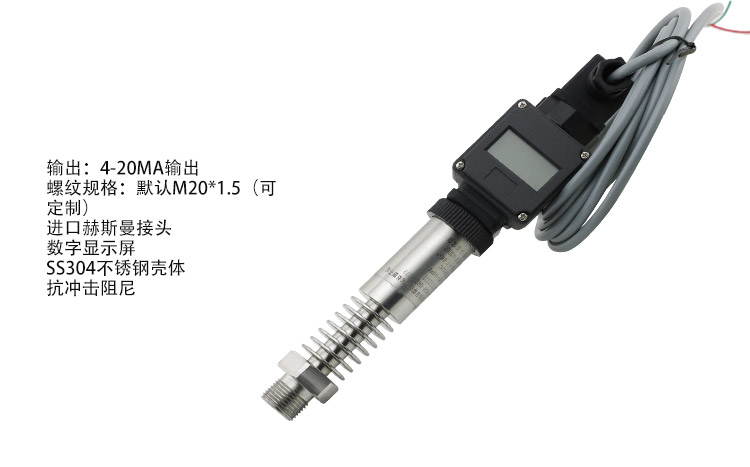

　　产品型号：MIK-P300G

　　量程范围：-0.1-100 Mpa

　　电源：24VDC;

　　输出：4～20mA(1-5v、0-5v、0-10v可选);

　　精度：0.5% F.S;

　　补偿温度：-10-70℃

　　介质温度：-40-300℃

　　环境温度：-10-70℃

　　压力类型：表压，绝压，密封压

　　供电电源：24VDC

　　综合精度：0.1、0.3、0.5级可选

　　过载压力：200%FS

　　长期稳定性：≤0.2%FS/年

　　固有频率：5KHz-650KHz

　　灵敏度温度漂移：±0.03%FS/℃

　　零点温度漂移：±0.03%FS/℃

　　外壳防护：IP65

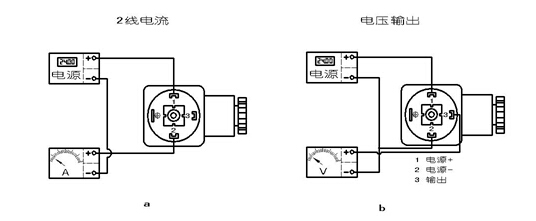

 1.赫斯曼结构电气连接如下图a、b：



　　直接引线结构电气连接：

　　电流：红线：24VDC;

　　绿线：电流输出。

　　电压：红线：24VDC;

　　蓝线：电源-;

　　黄线：电压输出+。



　　安装方法

　　⑴ 选择易于操作、维护的地方进行安装;

　　⑵ 应尽量远离振动源安装;

　　⑶ 应尽量远离热源的地方;

　　⑷ 建议通过阀门与测量管道连接;

　　⑸ 安装时用扳手夹紧在变送器六方处;

　　⑹ 操作时Hirschmann接头与外壳连接处不能转动。



　　安全使用注意事项

　　⑴ 搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

　　⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

　　⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

　　⑷ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。


　　技术性能

供电电源	24VDC
输出信号	4～20mA、1～5V、0～10V、0～20mA、0～5V、RS485；
量程范围	-0.1…0～0.02…100Mpa（0-100KPa）
补偿温度	-10～70℃
介质温度	-40～300℃
环境温度	-40～85℃
外壳防护	IP65
压力类型	表压	绝压	密封压
综合精度	0.1、0.3、0.5级可选
零点温度漂移	±0.03%FS/℃
灵敏度温度漂移	±0.03%FS/℃
过载压力	200%FS
长期稳定性	≤0.2%FS/年
固有频率	5kHz～650kHz

为了服务好每一位新老客户，为了更好的“以客户为中心”，杭州美控已在全国设立了30多处办事处。我们将更好的服务带到您的身边，将中国过程自动化解决方案应用到每一位需要我们的用户家中。
本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从仪表购买之日起开始计算，在质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有记录仪产品一律保证7天包退1年保修，终身维修。
售后服务承诺：
1、客户的技术疑问，我们承诺在4个小时内处理完毕。
2、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。
3、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的 免费咨询。
