外绑式超声波流量计
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-04 10:24:39

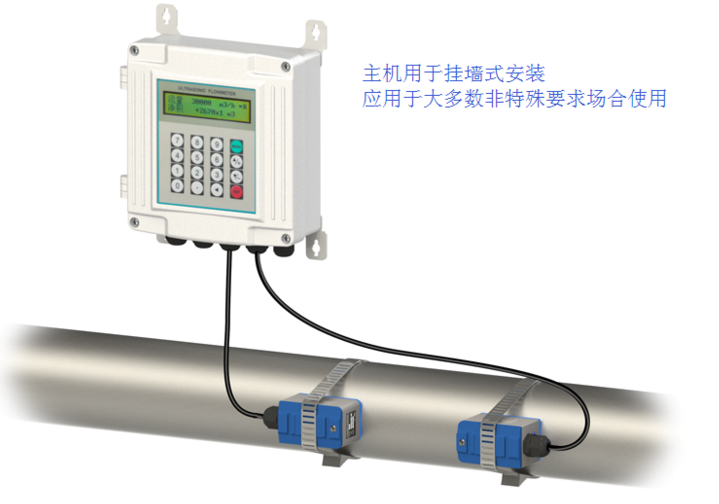

  外绑式超声波流量计是一种超声波流量计独有的一种安装方式,其目的主要是为了固定管道上的探头不移动,相比破管安装是一种较为简便的安装方式,具体安装方式如下图:





  外绑式超声波流量计的工作原理:一般采用时差法测量、多普勒法现在很少用。即:当超声波波束在液体中传播时,由于流体的流动,超声波在正反流向上的传播时间会有微小差别,这个微小的传播时间差正比于液体的流速,从而测得流体的流量。
  了解了外绑式超声波流量计的原理后,我们来简要介绍其优缺点。
  外绑式超声波流量计的优点:
  1、由于捆绑在管道外侧,不破坏管道内流体,不影响工艺流程、可随时拆装;
  2、由于捆绑在管道外侧,不存在耐压问题;
  3、不接触介质,无视介质腐蚀性,测量介质范围广;
  4、相对与大口径管道式流量计来说,价格便宜很多;
  外绑式超声波流量计的缺点:
  1、不能耐高温,一般不高于160度;
  2、小口径(DN15以下)无法安装测量;
  3、相对与管段式和插入式超声波流量计,由于信号需要穿过管道壁,其精度和信号强度、质量与管道材质、安装的规范与否等都有关系,引起误差的因素会更多。
  那么外绑式超声波流量计的安装需要注意哪些方面呢,外绑式超声波流量计在安装之前应了解现场情况,包括:
  1.安装传感器处距主机距离为多少;
  2.管道材质、管壁厚度及管径;
  3.管道年限;
  4.流体类型、是否含有杂质、气泡以及是否满管;
  5.流体温度;
  6.安装现场是否有干扰源(如变频、强磁场等);
  7.主机安放处四季温度;
  8.使用的电源电压是否稳定;
  9.是否需要远传信号及种类;
  根据以上提供的现场情况,厂家可针对现场情况进行配置,必要情况下也可特制机型。
  安装位置
  选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:
  1、避免在水泵、大功率电台、变频,即有强磁场 和震动干扰处安装机器;
  2、选择管材应均匀致密,易于超声波传输的管段;
  3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;
  4、安装点上游距水泵应有30D距离;
  5、流体应充满管道;
  6、管道周围要有足够的空间便于现场人员操作,地下管道需做测试井,测试井如下:
  安装方式
  超声波流量计一般有两种探头安装方式,即Z法和V法。
  但是,当D < 200mm而现场情况为下列条件之一者,也可采用Z法安装:
  1、当被测量流体浊度高,用V法测量收不到信号或信号很弱时;
  2、当管道内壁有衬里时;
  3、当管道使用年限太长且内壁结垢严重时;
  对于管道条件较好者,即使D稍大于200mm,为了提高测量精度,也可采用V法安装。
  探头位置
  1、将管道参数输入仪表,选择探头安装方式,得出安装距离;
  2、在水平管道上,一般应选择管道的中部,避开顶部和底部(顶部可能含有气泡、底部可能有沉淀);
  3、V法安装:先确定一个点,按安装距离在水平位置量出另一个点。
  Z法安装:先确定一个点,按安装距离在水平位置量出另一个点,然后测出此点在管道另一侧的对称点。
  管道处理
  确定探头位置之后,在两安装点±100mm范围内,使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。
  要求:光泽均匀,无起伏不平,手感光滑圆润。需要特别注意,打磨点要求与原管道有同样的弧度,切忌将安装点打磨成平面,用酒精或汽油等将此范围擦净,以利于探头粘接。
  相信看完上述这些,大家对外绑式超声波流量计已经有了系统的了解。在面临现场的安装和选型时,注意要结合现场工况,具体分析选择合适的仪器和安装,这样才能得到更为准确的测量结果。
