相信混迹于自动化行业的各位对电流互感器与电流变送器都已经耳熟能详,它们都是测量电流的产品。但是小编今天还是想再来剖析剖析，以便大家在日后的工作中能能更快更准确地在这二者之间进行选择。

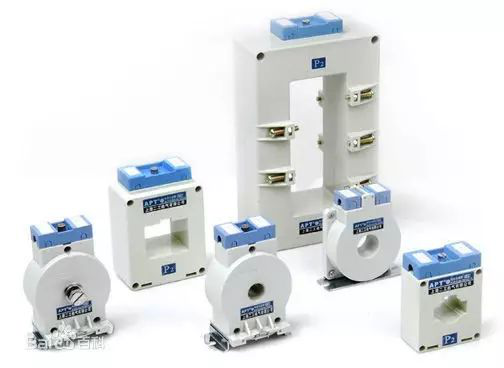

　　电流互感器及其发展
　　发展状况
　　上世纪50年代，互感器开始流入中国，从仿制到自行设计，经过几十年的努力，国内互感器行业已经在国际上处于领先地位。
　　互感器种类
　　1.测量用电流互感器：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
　　2.保护用电流互感器：在电网故障状态下，向继电保护等装置提供电网故障电流信息。
　　

　　原理
　　电流互感器与变压器类似，都是根据电磁感应原理工作。?? 在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

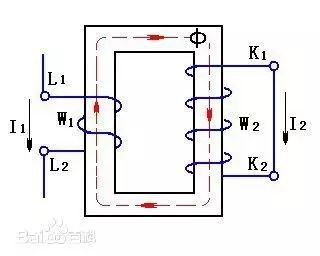

　　电流互感器接被测电流的绕组（匝数为N1），称为一次绕组；接测量仪表的绕组（匝数为N2）称为二次绕组。
　　电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
　　
　　Kn=I1n/I2n
　　温馨提示
　　电流互感器?运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
　　怎么样，对于电流互感器已经有所了解了吧？那么接下来我们再来看看电流变送器。

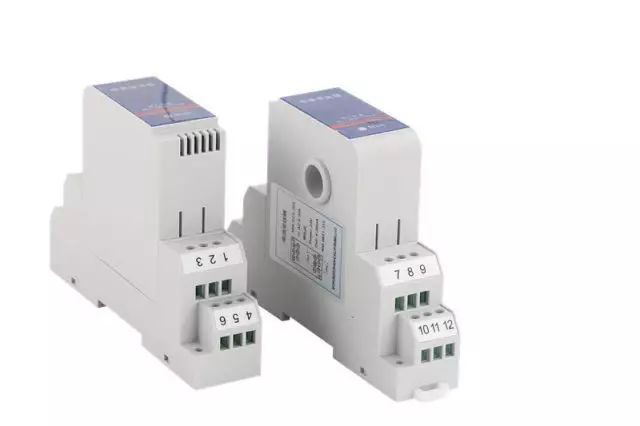

　　电流变送器
　　概述
　　电流变送器是一种将被测电流转换成按线性比例直流电流或电压输出? 的测量仪表。具有精度高、体积小、功耗小、频响宽、抗干扰等特性。不仅特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统，而且广泛应用于电力、石油、煤炭、冶金、铁道、市政等部门的电气测量、自动控制以及调度系统。
　　分类
　　电流变送器主要分直流电流变送器和交流电流变送器两种。
　　
　　
　　电流变送器的4-20mA输出如何转换?
　　两线制的输出为4～20 mA，通过250 Ω的精密电阻转换成1～5 V或2-10V的模拟电压信号.转换成数字信号有多种方法，系统的输入模块采用压频转换器件LM231将模拟电压信号转换成频率信号，用光电耦合器件TL117进行模拟量与数字量的隔离。
　　同时模拟信号处理电路与数字信号处理电路分别使用两组独立的电源，模拟地与数字地相互分开，这样可提高系统工作的安全性。利用压频转换器件LM231也有一定的抗高频干扰的作用。
　　电流变送器功能优点
　　
　　1
　　电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
　　
　　2
　　不易受寄生热电偶和沿电线电阻降压和温漂的影响。
　　3
　　一般采用4ma作为零点平，使判断开路和传感器损坏十分方便，20mA的电流通断引起的火花能量不足以引燃瓦斯。安全性能高。
　　4
　　两线制电流输出型电流变送器以其具有极高的抗干扰能力。
　　


　　电流互感器与变送器的区别
　　工作电流
　　电压互感器只能测交流电流，且不需要外接电源。
　　电流变送器则交流直流电均可测，需要外接电源。
　　电流互感器只是感应出电流的大与小和一次侧成正比，而电流变送器是把感应到的电流大小转换成另外的信号比如0－20毫安的信号。
　　输出信号
　　电流互感器一般输出AC5A或AC1A。
　　电流变送器一般输出50mA或100mA或5V的小信号，也可变送输出4—20mA，便于自动化控制。
　　测量精度
　　测量精度上，电流变送器优于电流互感器。被测电流畸变、多次谐波、非正弦波等，对电流互感器测量结果的准确度影响较大，而对电流变送器的影响相对来说则小的多。
