导波式雷达物位计
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-04 09:32:37
今天我们来学习导波式雷达物位计的小知识,下面是关于导波式雷达物位计的原理和特点,以及大家容易弄混的雷达液位计和导波式雷达物位计的区别。
导波式雷达物位计的原理:

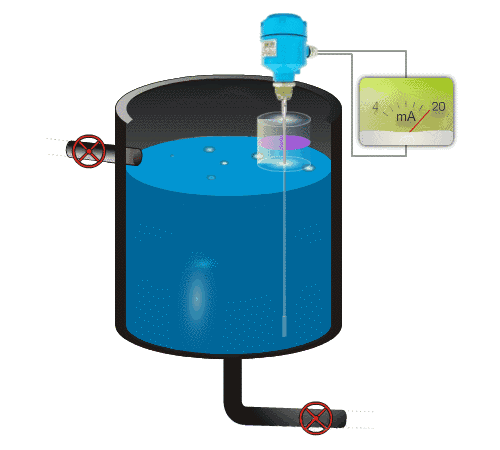

导波式雷达物位计是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
导波式雷达物位计特点
1、对蒸汽和泡沫有很强的抑制能力,测量不受影响;
2、不受液体密度,固体物料的疏松程度、温度、加料时的粉尘的影响;
3、低维护,高性能、高精度、高可靠性,使用寿命长。
雷达液位计和导波式雷达物位计有没有区别呢?主要有如下区别。
区别一:接触方式不同
雷达液位计是非接触式的,波导式液位计则是接触式的。也就是说,在食品等级要求较高的场合,是不能用先导式的。
区别二:使用工况介质不同
导波雷达式液位计更需考虑介质的腐蚀性和粘附性,而且过长的导波雷达安装和维护更加困难。
低介电常数的工况,无论雷达还是导波雷达测量原理都是基于介质介电常数差别,由于普通雷达的发射的波是发散的,当介质介电常数过低时,信号太弱测量不稳定,而导波雷达波是沿导波杆传播信号相对稳定,另外一般的导波雷达还有底部探测功能,可以根据底部回波信号能测量值加以修正,使信号更为稳定准确。
区别三:选型有不同
普通雷达可以互换使用,而导波雷达由于导波杆(缆)长度根据原工况固定,一般不能互换使用,受此影响导波雷达的选型要比普通雷达麻烦。
区别四:测量范围不同
普通雷达在30、40m的罐体上应用比较常见,甚至可测到60m。导波雷达还要考虑导波杆(缆)的受力情况,也是由于受力的原因一般用导波雷达的测量距离不会很长。
而不过在一些特殊工况导波雷达有明显的优势,如罐内有搅拌,介质波动大,这样的工况用底部固定的导波雷达测量值要比变通雷达稳定;还有小罐体内的物位测量,由于安装测量空间小(或罐内干扰物较多),一般普通雷达不适用,这时导波雷达的优势就显现出来了。
区别五:样式不同
雷达式液位计是喇叭口形状的,而先导式液位计则是有导波杆的。两个形状不同自然在一些使用场合上会有不同。
相信看完上诉这些,大家应该对导波式雷达物位计有了基本的了解,最后补充一句,判断现场是否需要用导波式雷达物位计,以及怎么使用导波雷达物位计还需要咨询杭州米科传感的技术工程师,这样现场使用才更加放心。
