导波管雷达液位计
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-04 09:31:31


  导波管雷达液位计常用于料仓的液位物位测量,因其独特的测量原理,有着广泛的适应性,无论是有毒介质,还是腐蚀性介质,也无论是固体、液体还是粉尘性、浆状介质,它都可以进行测量。
  导波管雷达液位计原理

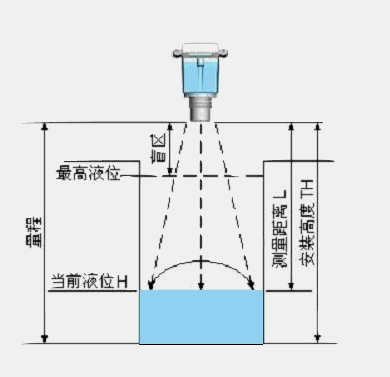

  发射—反射—接收就是导波管雷达液位计的基本工作原理。雷达传感器的天线以波束的形式发射电磁波信号,发射波在被测物料表面产生反射,反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离,送终端显示器进行显示、报警、操作等。





  导波管雷达液位计特点
  在测量方面,导波管雷达液位计具有以下特点:
  1、连续准确地测量雷达液位计的探头与介质表面无接触,属非接触测量,能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响(500℃时影响仅为0.018%,50bar时为0.8%)。
  2、对干扰回波具有抑制功能。
  3、准确安全节省能源。雷达液位计采用材料的化学性、机械性都相当稳定,且材料可以循环利用,极具环保功效。
  4、无须维修且可靠性强。微波几乎不受干扰,与测量介质不直接接触,几乎可以被应用于各种场合,如真空测量、液位测量或料位测量等。由于高级材料的使用,对情况极其复杂的化学、物理条件都很耐用,它可以提供准确可靠、长期稳定的模拟量或数字量的物位信号。
  5、维护方便,操作简单。雷达液位计具有故障报警及自诊断功能。根据操作显示模块提示的错误代码分析故障,及时确定故障予以排除,使维护校正更加方便、准确,保障仪表的正常运行。
  6、适用范围广,几乎可以测量所有介质。从槽罐体的形状来说,雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量;从罐体功能来说,可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量;从被测介质来说,可以对液体、颗粒、料浆等进行测量。
  小结总的来说,就是雷达液位计使用范围广,是非接触式的测量方式。材质优良,故障率低。然而,价格真的很不便宜!
  那么导波管雷达液位计有什么操作事项呢:
  1/导波管上每相隔500毫米钻一个内径20毫米的平衡孔,平衡孔的偏心度在0.5度之内。导波管段与段的焊接为套焊方式,间隙小于1毫米,偏心度在1度之内,直线度在0.5:100之内。导波管内壁要求光滑,无毛刺。
  2/雷达液位计要求安装在内径等于102.3毫米,壁厚6毫米的导波管内。导波管的安装垂直偏差小于+/-0.5度。
  3/安装雷达的导波管顶端法兰应配合ANSI4”300LB设备法兰,并且预先在该法兰上沿着导波管平衡孔中心线的方向作出标记,此标记要与仪表法兰上的标记孔对齐。该法兰的安装水平偏差小于+/-1度。在导波管上距离安装法兰2.5米左右的位置安装参考针.
  4/导波管底部需制作一个支撑架,与导波管的间隙为15~30毫米,减少进料时湍流的冲击,导波管底部需安装反射板和校验环。
  以上就是导波管雷达液位计的基本知识,相信小伙伴们看到这里,已经对导波管雷达液位计有了一定的认识。更多关于导波管雷达液位计的问题可以咨询杭州米科传感的技术人员,我们会提供免费的技术指导支持。
