液位传感器的分类及工作原理分析
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-04 09:14:34
概述
液位传感器是一种常见的传感器,主要应用于石油化工,制药,电力等系统,能够对各介质的液位进行测量。液位传感器结构精巧,安装灵活,为用户提供了方便的液位检测方案。
一、液位传感器的分类
1、第一类为接触式,包括单法兰静压/双法兰差压液位变送器,浮球式液位变送器,磁性液位变送器,投入式液位变送器,电动内浮球液位变送器,电动浮筒液位变送器,电容式液位变送器,磁致伸缩液位变送器,侍服液位变送器等

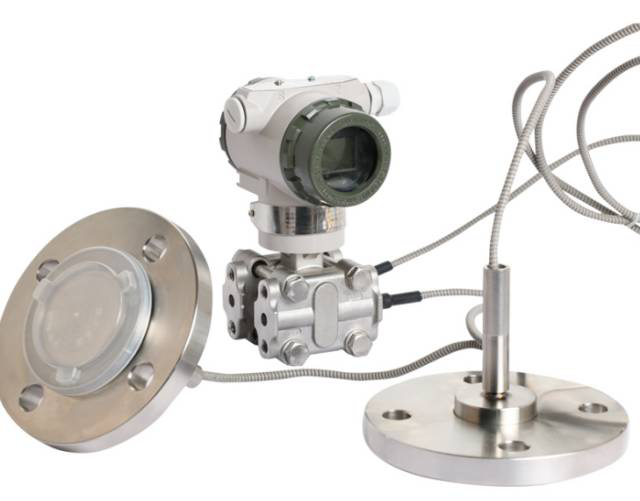

双法兰差压液位变送器

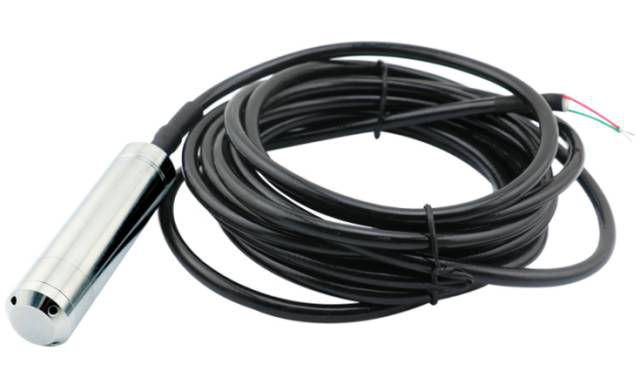

投入式液位变送器

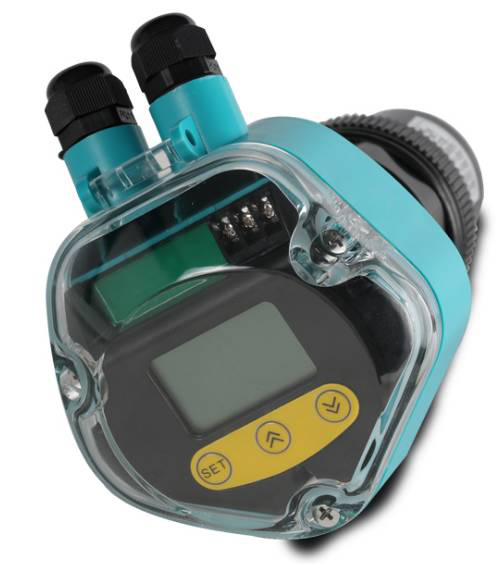

2、第二类为非接触式,分为超声波液位变送器,雷达液位变送器等
二、液位传感器工作原理:
常用静压测量原理:当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ ·g·H + Po
式中:
P :变送器迎液面所受压力
ρ:被测液体密度
g :当地重力加速度
Po :液面上的大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po,使传感器测得压力为:ρ ·g·H ,显然,在已知ρ和g的情况下,通过测取压力 P ,就可以得到液位深度。
