压力仪表的原理都学好了吗?这几张图怕都没见过吧?
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-03 17:43:03
导读
昨天用动图介绍的温度仪表的原理,是不是很简单好记?今天自动化频道带大家学压力仪表原理,同样让你一看就懂!

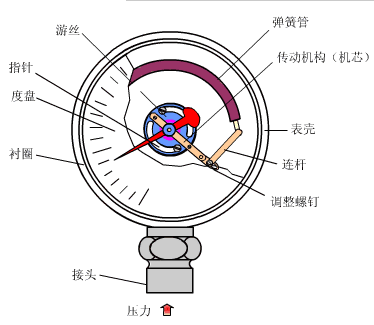

弹簧管式压力仪表
锅炉上普遍使用的是弹簧管式压力表,主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、度盘等构件组成。
当弹簧弯管受到介质压力的作用时,它的截面有变成圆形的趋势,迫使弹簧弯管逐渐伸直,从而使弹簧弯管的自由端向上翘起。压力越高,向上翘起的幅度越大,这一动作经过杠杆、扇形齿轮、小齿轮的传动,使指针偏转一个角度,在刻度盘上指示出压力高低。当被测介质压力降低时,弹簧管要恢复原状,指针退回到相应刻度处。
弹簧管式压力表的精度等级,是以允许误差占压力表量程得百分率来表示的,一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级),数值越小,其精度越高。
电接点式压力仪表
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。它不但能随时测量介质压力变化情况,而且还能将被测介质保持在一定范围内,能自动发出报警信号。电接点压力表也可带继电器及接触器的电气线路,获得自动控制信号,通过控制机构,使被测介质的压力自动保持在上下限给定值的范围内。
电容式压力传感器
电容式压力传感器用弹性元件感受压力,并把弹性元件的位移量转换成电容量的变化,再输出反映压力变化的电信号。通常用改变间隙、截面积和电介质三种方式来改变电容量。在结构上有单端式和差动式两种。其中差动式比单端式总电容量的变化大一倍。给出电容式压力传感器的工作原理和主要技术性能。电容式压力传感器具有灵敏度高、响应快、抗冲击振动、结构简单等优点。

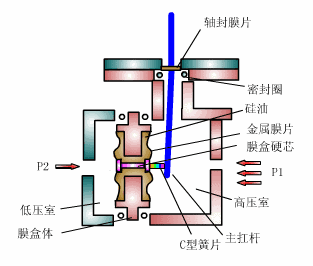

膜盒式压力传感器
被测量介质的压力从接头进入膜盒内腔,膜盒自由端受压而产生位移,通过连杆机构带动机芯齿轮旋转,再有指针指示出被测压力值在表盘上指示出来。用于锅炉通风和气体管道等设备上微小压力测量,膜盒压力表可以就地安装并现场指示。
压力式温度计
压力式温度计是压力敏感元件采用的是弹簧管,而温包、毛细管和弹簧管的内腔构成密闭容易,其中充满了工作物质,当温包受热后,内部工作物质由于温度升高而压力增大,此变化了的压力经过毛细管传到弹簧管内,这时候就使得弹簧管产生变形。然后呢,接着借助于弹簧管非固定端连接的传动系统带动指针偏转一定的角度,在标度盘上指出被测介质的温度值。
压力式温度计的温包内的工作物质可以使用液体、气体或蒸汽。若选用气体,通常选用化学性质稳定的氮气。测温范围为一100—500°C。
压力式温度计既可以用于温度测量,也可以用于温度控制,实现温度控制电路的自动通电或断开。
应变式压力传感器
电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D转换和CPU)显示或执行机构。
