涡轮流量计相信大家都不陌生,尤其是做油类食品,机械配套,纯水设备乃至定量装备的朋友肯定都有使用过它的一些精力。有用的好的,也有用的不好的,这不是涡轮流量计工作原理不适合您的现场,极有可能是现场选型没有选到位,参数不满足的涡轮流量计肯定也是无法满足现场朋友的要求。这里我介绍下涡轮流量计工作原理,让大家在选型的时候也可以自己留一个心眼,选到合适的涡轮流量计,更加经济实惠。
涡轮流量计工作原理:它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量,其输出信号为频率,易于数字化。图中感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。
涡轮流量计属于速度式流量计,也叫叶轮式流量计。叶轮式流量计是利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系,通过测量叶轮的转速来反映通过管道的流体体积流量大小,是流量仪表中比较成熟的高准确度仪表之一。涡轮流量计一般由下列典型五个部分组成:
1.表体
表体的材料一般为钢或者是铸铁,其两端为法兰连接。小口径表也有采用螺纹接口方式。
2.测量的组件

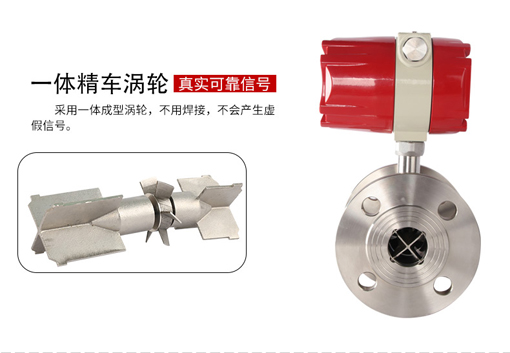

涡轮上有经过精密加工的叶片,它与一套减速齿轮和轴承一起构成测量组件,支撵涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有较长的使用寿命。涡轮流量计亦可选用外部润滑油泵润滑轴承,但注意不能过量。
3.计数器
计数器面板上有以下重要信息:
(1)最大工作温度及压力:
(2)计量及最小和最大流量等级
(3)产品型号及编号
(4)防爆等级和标志
(5)低频或高频脉冲所对应流体的当量以及接线方式。
4.整流器
整流器用以使流体流过涡轮流量计时处于规则状态,从而消除扰动对计量无利影响。高计量精准度。
5.磁耦合传动的装置
该装置将处于大气环境中的计数器部分与被测量气体分离开来,并将测量组件的转动传递给计数器。
相信大家在了解了涡轮流量计工作原理之后,能够自己从现场需要的工况条件下,判断好需要使用哪一款的涡轮流量计。联测的涡轮流量计,还是可以推荐一下,在涡轮流量计的口径,耐温,精度和寿命上,均超过了行业标准。哪怕是不购买,也可以与联测的进行沟通,印证自己的想法。
