高温型电磁流量计
来源网站:www.meaconchina.com 作者:杭州美控自动化技术有限公司 发布时间:2021-03-03 10:57:40
一、测量原理

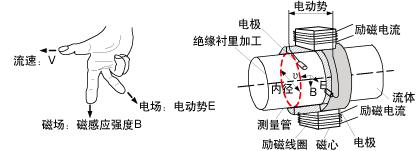

电磁流量计是应用电磁感应原理, 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。如下图:
二、组成部分
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统:其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响仪表正常工作。当管道直径较大时,永久磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的。
测量导管:其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极:其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。
外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。
衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
三、高温型电磁流量计的选型
1.一体式和分体式的选择:
一体式电磁流量计:现场和环境较好的条件下,一般都选用一体式,即传感器和转换器组装成一体。
2、分体式电磁流量计:即传感器和转换器分开装于不同地点,一般出现以下情况时选用分离型。
(1)环境温度或流量计转换器表面受辐射温度超过60℃。
(2)管道震动较大的场合。
(3)会对传感器的铝壳严重腐蚀的场合。
(4)现场湿度较大或有腐蚀性气体的场合。
(5)流量计装在高空或井下调试不方便的场合
2.口径选择:
管道式四氟衬里:10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200 注:特殊规格可以定制
重复性误差:测量值的±0.1%
精度等级:管道式:0.5级
3.衬里选择:
普通橡胶衬里:-20~+60℃
高温橡胶衬里:-20~+90℃
聚四氟乙烯衬里:-30~+100℃
高温型乙烯衬里:-30~+180℃
四、注意事项
额定工作压力:管道式:DN10~DN65:≤2.5MPa; DN80~DN150:≤1.6MPa; DN200~DN1200:≤1.0MPa
被测流体电导率:≥5 ? s/cm(大多数以水为成份的介质,其导电率在200-800 ? s/cm范围内,均可选用电磁流量计)
输出:电流:4-20mADC;脉冲频率0~1KHz,外接电源≤35VDC,导通时集电极最大电流为25mA
电极材料:316L、钛(Ti)、钽(Ta)、哈氏合金(H)、铂(Pt)或其他特殊电极材料
防护等级:普通型:IP65,潜水型:IP68
直管段长度:管道式:上游≥5DN, 下游≥2DN
连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB9119-88的规定。
消耗总功率:小于20W
综上而言;高温环境的流量计,推荐选用分体式四氟电磁流量计或者分体式FP46的电磁流量计。
