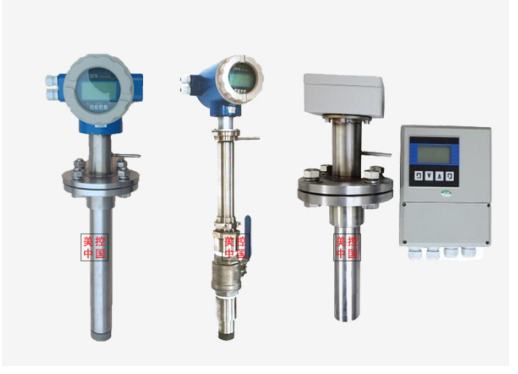

随着科学技术的进步,在电磁流量计家族中出现了一种插入式安装的电磁流量计。此种仪表因其结构简单、重量轻、安装方便、维护量小、价格便宜,很受工程设计者及用户的欢迎。
　　插入式电磁流量计一般为分体型，若用户需要亦可组成一体型。传感器安装在管道上需用检测的位置上，分体型转换显示器则安装在附近的墙壁或有支架的仪表箱内，也可安装在仪表与控制间，两者在传感器的接线盒用专用电缆连接。分体型转换显示器直接安装在传感器上端。
　　插入式电磁流量计在国民经济的如工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。
　　

　　一、结构

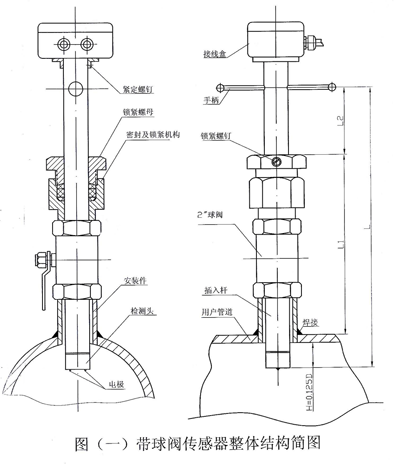

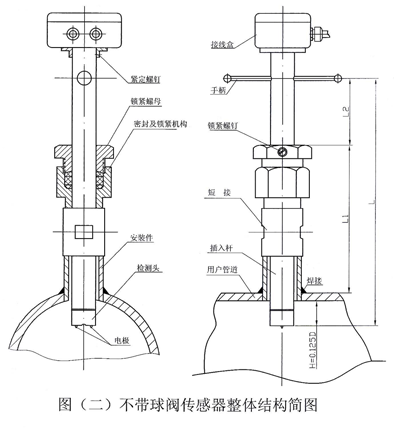

　　图（一）、（二）是传感器的两种整体结构简图。
　　上端为接线盒，由专用电缆与电磁流量转换显示器连接组成分体型电磁流量计；若以电磁流量转换显示器代替接线盒，则组成一体型电磁流量计。（图中未画）
　　

　　从图中可看出，传感器由以下几个主要部分或零部件组成：
　　·检测头：包括电极、励磁线圈、铁芯及引线，外壳为PVC或F4。
　　·插入杆：连接检测头与转换器，采用304或316不锈钢制造。
　　·安装件：（Φ60×3）304或316不锈钢管，安装时焊接于用户管道上。
　　·阀门或（短节）：不锈钢球阀或（短节），用以在不断流情况下取出或安装传感器。
　　·密封及锁紧机构：包括过渡件、压紧螺母、专用密封胶圈。
　　·接线盒：传感器与转换器的励磁电流和信号在此相互对应连接。
　　二、工作原理
　　它的工作原理与管道式电磁流量传感器一样也是基于法拉第电磁感应定律。当导电液体以平均流速V且垂直于磁场强度为B磁力线方向通过距离为L的两电极时，在电极间就产生相应的电动势E，法拉第电磁感应定律为：
　　

　　E=B×L×V  --（1）
　　流经管道的流体体积流量为：
　　QV=     ------(2)
　　由于传感器尺寸已经确定，再当
　　知道安装管道直径时，经过标定的传
　　感器的体积流量Q仅与电动势E成正
　　比：
　　QV=K×E -------(3)
　　式中：K：仪表系数，   K=
　　系数K由出厂校验得出而且已按用户提供

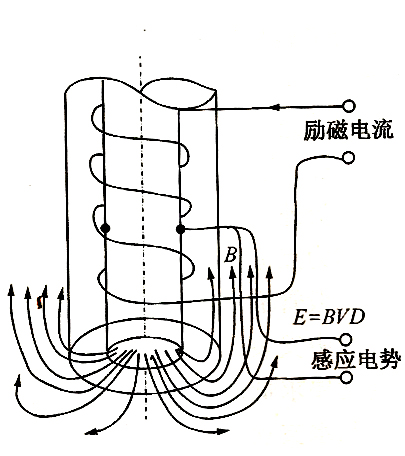

　　参数置入转换显示器中.(用户不可随意性改动)      图（三） 工作原理简图
　　上列各式中：
　　B：励磁线圈磁感应强度
　　L：两电极间距（本机为24mm）
　　V: 平均流速
　　QV:被测流体体积流量
　　所以只要测到电动势E就可知道管道中的体积流量QV。
　　三、特点
　　    插入式电磁流量计同时具有管道式电磁流量计和插入式流量计的特
　　点，这些特点有：
　　     测量不受流体密度、粘度、温度、压力和电导率等变化的影响。
　　     采用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好。
　　     无附加压力损失，要求直管段长度小。
　　     流量测量量程宽，满量程流速可在1.0m/s—10.0m/s内连续任意设定，
        输出信号与流量（流速）成完全线性关系。
　　     转换显示器采用16位高性能微处理器，2×16LCD显示，参数设定方便，
　　     编程可靠。
　　     流量计为双向测量系统，内装三个积算器可分别显示：正向流量、
　　     反向流量及正、反向流量之差的总量。
　　     转换显示器有多种输出：电流、脉冲、数字通讯、HART。
　　     适用大管径管道，DN300—3000mm。
　　     传感器本体与电极有多种材料可选。
　　     体积小、重量轻、运输、安装方便，可实现不断流维护、拆装。
　　价格便宜，安装管径越大性能价格比越高。
　　四、基础参数
　　适用流量管道公称通径：DN300—3000mm。
　　3.2 工作压力：≤1.6MPa.
　　3.3 工作温度：≤70℃.
　　3.4 流速上限范围：1—10m/s内连续可调
　　3.5 测量精确度：±2.5%
　　3.6 被测介质电导率≥50μs/cm。
　　3.7 电极材料：304、304L、316、316L、哈氏合金、钛（Ti）等
　　3.8 与转换显示器的最大距离≤50m。
　　3.9 电缆：RVVP型双芯屏蔽电缆或STT3200型四芯三屏蔽电缆。
